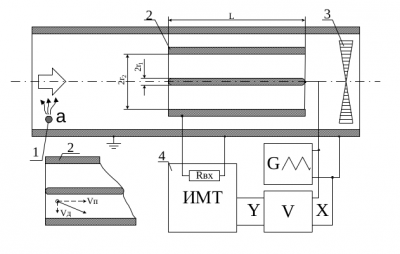

На установке, собранной по схеме
запишите 3–4 вольт–амперные характеристики несамостоятельного разряда для
различных скоростей протяжки воздуха. Объясните полученные
кривые.
Указания:
- Скорость протяжки воздуха регулируется с помощью ЛАТРа; рекомендуемые значения напряжения не более 120В.
- Использовать источник пилообразного напряжения на частоте не выше $5\cdot 10^{-3}$ Гц (настраивать развертку осциллографа лучше на повышенной частоте).
- Для записи характеристик разряда в цифровом виде на карту памяти осциллографа тектроникс TDS1012 необходимо проводить измерения в режиме YT и сохранять каждую осциллограмму в отдельный файл данных.
По полученным характеристикам определить:
- электропроводность ионизированного воздуха $\sigma^+$ и $$\sigma^-$ на участке омической проводимости,
- подвижности отрицательных и положительных ионов $b^+$ и $b^-$,
- концентрацию ионов $n^+$ и $n^-$.
Оцените погрешность измерений. Полученные данные занесите в таблицу:
| Знак носителей заряда | $U_{латр}$, B | $v_n$, м/с | $I_н$, A | $n$, м$^{-3}$ | $\sigma $, $\frac 1{Ом \cdot м}$ | $b$, $\frac{м^2}{с \cdot В}$ | $\frac{b^-}{b^+}$ |
|---|---|---|---|---|---|---|---|
| + | 60 | ||||||
| - | 60 | ||||||
| + | 80 | ||||||
| - | 80 | ||||||
| + | 100 | ||||||
| - | 100 | ||||||
| + | 120 | ||||||
| - | 120 |
Попробуйте объяснить отличия характеристик отрицательных и положительных ионов.
