Приложение
Таблица П1
Молярная магнитная восприимчивость $\chi _A$ некоторых элементов при комнатной температуре
| Диамагнетики | $\chi _A \cdot 10^6 \frac{cм^3}{моль}$ |
|---|---|
| Неон He | -2 |
| Кремний Si | -4 |
| Медь Cu | -6 |
| Германий Ge | -9 |
| Индий In | -13 |
| Ксенон Xe | -42 |
| Ртуть Hg | -34 |
| Висмут Bi | -280 |
| Алюминий Al | 16 |
| Калий K | 22 |
| Титан Ti | 150 |
| Платина Pt | 156 |
| Вольфрам W | 41 |
| Марганец Mn | 490 |
| Цирконий Zr | 120 |
| Кислород O | 1700 |
Таблица П2
Магнитные свойства магнитотвердых материалов [7, с. 178]
| Марка сплава | $H_{c}, \frac{кА}{м}$ | $B_{r}, Т$ | $W, \frac{кДж}{м^3}$ |
|---|---|---|---|
| Fe-Ni-Al-Cu-Co (ЮН13ДК24) | 40 | 1,25 | 18 |
| Металлокерамика | 40 | 0,55 | 4,5 |
| Микропорошки | |||
| Сплав Mn-Bi | 294 | 0,48 | 21,6 |
| Бариевый феррит | 230 | 0,4 | 15 |
| Железо | 90 | 0,9 | 14 |
Таблица П3
Некоторые характеристики магнитомягких материалов [7, с. 99]
| Материал | $\mu_{нач}$ | $\mu_{макс}$ | $Н_c, \frac Ам$ | $В_s$ в поле $H_s$ | $\rho$, Ом·м |
|---|---|---|---|---|---|
| Технически чистое железо | 250 | 3500–4500 | 400–100 | $2,18$ T $5\cdot 10^4 \frac Ам$ | $10^{-7}$ |
| Электротехническая сталь | 200–600 | 3000–8000 | 10–65 | $1,89$ T $3\cdot 10^4 \frac Ам$ | $(6--2,5)\cdot 10^{-7}$ |
| Пермаллои: | |||||
| низконикелевые (50% Ni) | $(2-4)\cdot 10^{3}$ | $(1,5-6)\cdot 10^{4}$ | 5–32 | 1,3–1,6 | $(4,5-9)\cdot 10^{-7}$ |
| высоконикелевые (79 % Ni) | $(1,5-10)\cdot 10^{4}$ | $(7-30)\cdot 10^{4}$ | 0,65–4 | 0,7–0,75 | $(1,6-8,5)\cdot 10^{-7}$ |
| Ферриты: | |||||
| никельцинковые | 10–2000$^{*}$ | 40–7000 | 1700–8 | 0,2–0,35 | $10^{8}$–10 |
| марганеццинковые | 700–20000$^{*}$ | 1800–35 000 | 28–0,25 | 0,15–0,46 | 20–$10^{-3}$ |
*при $f$= 100$ кГц.

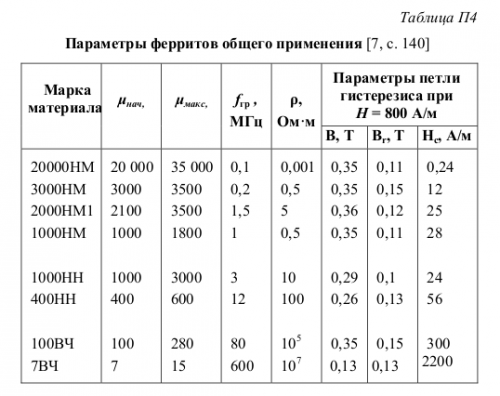

Таблица П4
Параметры ферритов общего применения [7, с. 140]
Примечание. Приведенные значения удельного сопротивления $\rho$ измерены при постоянном токе.
Обозначение марок ферритов состоит из трех индексов:
- числа, означающего номинальную величину основного параметра марки (начальной магнитной проницаемости, коэрцитивного поля и пр.);
- букв, означающих принадлежность марки к той или иной группе (магнитомягких, магнитотвердых и других материалов) и основной области применения (для слабых или сильных полей и т.п.);
- чисел 1, 2 или 3, означающих различие марок по свойствам.
Обозначения по первым двум индексам:
| Значение основного параметра марки | Назначение марки |
|---|---|
| Начальная магнитная проницаемость | НМ — магнитомягкие, низкочастотные (марганец–цинковые), для слабых полей НН — магнитомягкие, низкочастотные (никель–цинковые), для слабых полей ВЧ — магнитомягкие, высокочастотные (никель–цинковые, литий-цинковые), для слабых полей |
| Импульсная магнитная проницаемость | НМИ — магнитомягкие, низкочастотные (марганец–цинковые), импульсные ННИ — магнитомягкие, низкочастотные (никель–цинковые), импульсные ВЧИ — магнитомягкие, высокочастотные (никель–цинковые, литий–цинковые), импульсные |
| Среднее значение длины волны | СЧ — сверхвысокочастотные |
| Коэрцитивное поле, Э | ВТ — с прямоугольной петлей |
Таблица П5
Параметры ферритов с прямоугольной петлей гистерезиса (ППГ) [7, с. 206]
| Состав | Марка материала | $Н_c, \frac Ам$ | $В_r$, T | $\rho$, Ом·м} |
|---|---|---|---|---|
| Mg-Mn | 2,1ВТ 1,5ВТ 1,3ВТ | 167 119 103 | 0,18 0,22 0,23 | $5\cdot 10^4$ $5\cdot 10^2$ $5\cdot 10^2$ |
| Mg-Mn-Zn-Ca | 0,9ВТ 0,7ВТ 0,3ВТ 0,12ВТ | 72 56 25 10 | 0,25 0,23 0,21 0,20 | 2,1 2,3 2,8 2,5 |
| Li-Mg-Mn | 3ВТ | 240 | 0,23 | 1,9 |
| Li-Na | 100П | 144–1200 | 0,24 | 1,8 |
| Mg-Mn-Ca | 300П | 120–56 | 0,24 | 1,7 |
Примечание. Для всех ферритов, кроме ферритов на основе Li-Na, цифры в обозначениях марок соответствуют номинальному значению $H_c$ в эрстедах; буквы ВТ (вычислительная техника) указывают на прямоугольность петли гистерезиса.
