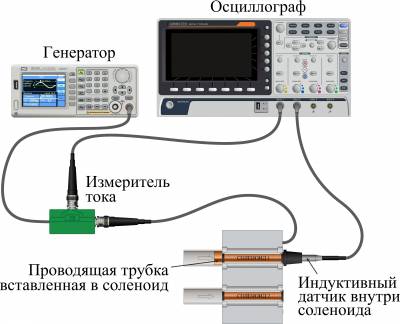

Принципиальная схема экспериментальной установки представлена на рисунке: Установка состоит из генератора АКИП--3408/2, осциллографа GDS--71054B, токового измерителя, комплекта катушек, комплекта индуктивных датчиков.

Магнитное поле формируется магнитными катушками (соленоидами). Комплект состоит из двух идентичных соленоидов с параметрами:

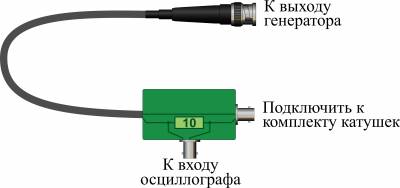

Для контроля протекающего через соленоид тока, последовательно с ним необходимо подключить токовый измеритель, представляющий из себя сопротивление $R=10$ Ом. По падению напряжения на котором можно найти величину тока. Падение напряжения $U_R$ на этом сопротивлении пропорционально магнитному полю, создаваемому соленоидом. С изменением частоты ток, протекающий через соленоид меняться. Он меняется даже при постоянном напряжении генератора. Это связано с зависимостью импеданса схемы от частоты. По этой причине надо измерять не только величину поля, но и ток в катушке.

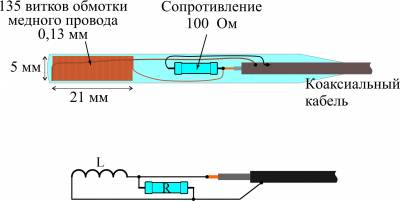

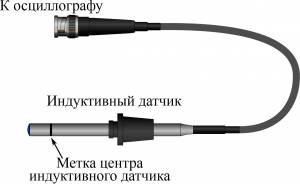

Внутрь соленоида может вставляться проводящий цилиндр и магнитный датчик. Магнитное поле регистрируется при помощи индуктивных датчиков: Схема индуктивного датчика:

Напряжение, снимаемое с измерительной катушки $U$ индуктивного датчика пропорционально величине магнитного поля на оси соленоида и зависит от частоты и наличия или отсутствия проводящего экрана. Оба напряжения $U_{R}$ (пропорционально току в катушке) и $U$ регистрируются осциллографом, что позволяет измерять величины сигналов, и сдвиг фаз между полем соленоида с экраном и без экрана.
