Задание 1: определение работы выхода по прямым Ричардсона
Соберите схему
- Проведите измерения вольтамперной характеристики (ВАХ) диода для нескольких (3–4) токов накала. Обратите внимание, что при изменении тока накала Iн тепловой режим работы диода устанавливается довольно инерционно. Поэтому при снятии ВАХ нужно снимать показания Ia только после установления стабильной величины измерителя тока. Также заметьте, что тепловой режим работы диода изменяется не только при изменении тока накала Iн , но и при изменении величины тока анода Ia даже при постоянном Iн. Это происходит из-за того, что электроны уходят с катода при температуре T≈2000 К, а возвращаются на него по внешней цепи анодного тока при комнатной температуре T≈300 К, что приводит к некоторому остыванию катода, величина которого зависит от величины тока анода. Для проверки инерционности данного процесса нужно установить режим токов насыщения (участок III ВАХ) при токе Iн , близком к максимальному, и дождаться установления стабильного значения Ia. Затем увеличить анодное напряжение и подождать установления нового стабильного значения Ia.
- Для дальнейшей обработки сохраните измерения ВАХ, при конкретном токе накала, в текстовом файле.

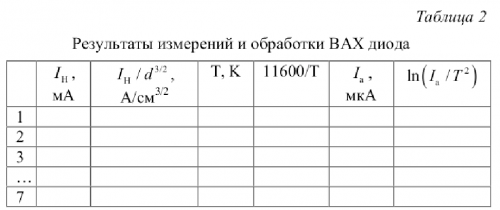

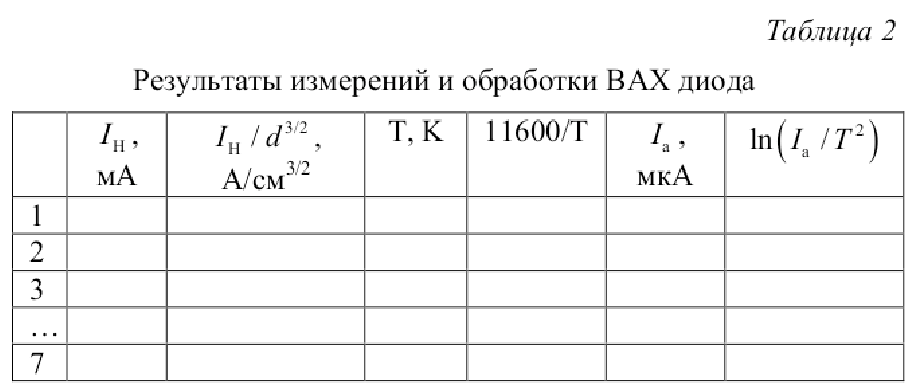

- Используя таблицу для определения температуры катода, оформите результаты эксперимента в виде табл. 2:
- В 4-й колонке таблицы приводится величина, обратная температуре катода, выраженной в электрон–вольтах. В неё следует внести формулу для вычисления отношения 11600[град/эВ]Т, где Т — значение температуры в градусах Кельвина из ячеек третьей колонки. Напомним, что температура 11600 K∘ соответствует энергии электрона в 1 эВ.
- В пятую колонку необходимо внести значения анодного тока Ia, который берётся на участке насыщения. Но т.к. анодный ток зависит от напряжения даже на участке насыщения, то его надо брать при определённом напряжении. Тогда фиксируя одно напряжение U получите различные анодные токи, зависящие от тока накала Iн.
- Постройте прямую Ричардсона, отложив по оси абсцисс X расчетные величины из 4-й колонки, а по оси ординат Y значения логарифма из 6-й колонки. Наклон прямой ΔXΔY равен работе выхода в электрон-вольтах.
- Сравните полученный результат со справочными данными.
- Сравните 2 ÷ 4 прямых Ричардсона, построенных при разных фиксированных напряжениях U. Какая даёт лучший результат?
- Рассчитайте величину погрешности измерений при определении работы выхода, учитывая, в частности, влияние эффекта Шоттки — см. описание метода.
