Режимы работы диода

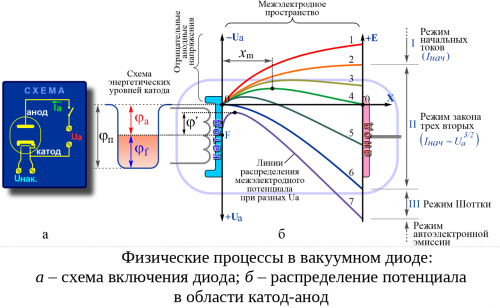

На рис. 6, а изображена простейшая схема включения диода с плоской
системой электродов. Изменяя ток накала IH , мы можем менять
температуру катода T и, следовательно, плотность тока эмиссии jem,
а изменяя напряжение Ua, можем изменять напряженность электрического
поля в пространстве катод–анод. Нас будет интересовать характер физических
процессов в промежутке катод–анод в зависимости от соотношения величин
IH и Ua.
Пусть ключ Кл разомкнут, а катод нагрет до нормальной для работы диода
температуры (∼1900 К). Эмитируемые катодом электроны
частично осядут на стеклянной колбе диода, на аноде, а частично будут
существовать в вакуумном промежутке диода в виде «облака» электронного
газа. Изолированный катод при этом зарядится положительно. В результате
в пространстве катод–анод сформируется такой отрицательный объемный
заряд, который будет поддерживать ток эмиссии в динамическом равновесии:
сколько излучается электронов с катода в единицу времени, столько
воз- вращается обратно. Очевидно, что «облако» и катод будут при
этом находиться в термодинамическом равновесии, т. е. температура
облака будет равна температуре катода.
Этому случаю соответствует распределение потенциала в пространстве катод-анод, изображенное кривой 1 на рис. 6, б. Анод при этом будет заряжен отрицательно за счет «осевших» на него электронов. (Напомним, что анодная цепь разомкнута, т.е. анод «оторван» от электрической цепи и является изолированным металлическим электродом в вакуумном пространстве диода, а за нулевой потенциал мы приняли поверхность катода). Величина отрицательного потенциала анода в этом случае не определена, поскольку сам процесс рассматривается нами для чисто идеальных условий — «бесконечной» величины сопротивления между «оторванным» анодом и катодом. В реальных диодах она отнюдь не бесконечна и определяется сопротивлением утечки по стеклянной колбе диода. Важно отметить, что на всем пространстве катод–анод потенциальная энергия электрона в этом случае монотонно возрастает.
Если замкнуть цепь анода (ключом Кл), но при нулевом напряжении источника Ua (что означает «закоротить» анод на катод), то распределение потенциала изобразится кривой 4. При этом потенциал анода и катода будет одинаков, а в промежутке между ними он отрицателен за счет электронного облака эмитированных электронов (мы пока пренебрегаем контактной разностью потенциалов, влияние которой будет рассмотрено ниже). При этом в цепи анода начнет протекать ток, обусловленный теми электронами, энергия которых достаточна для преодоления потенциального барьера, создаваемого электронным облаком. Заметим, что в этом случае кривая распределения потенциальной энергии в пространстве катод–анод имеет максимум −eφm на некотором расстоянии xm от катода. Это означает, что в промежутке от 0 до xm электроны движутся в задерживающем поле, а в промежутке от xm до анода — в ускоряющем.
Если подавать на анод отрицательные напряжения — Ua относительно катода, то кривые распределения потенциала в пространстве катод–анод будут занимать места от кривой 4 до кривой 1 (и выше при больших отрицательных напряжениях на аноде). При этом семейство кривых от 4 до 2 будет иметь максимумы отрицательного потенциала φm в некоторой точке пространства катод–анод xm . Эта точка с увеличением отрицательного напряжения стремится к аноду, пока не совпадет с анодом при некоторой его величине (кривая 2 на рис. 6). При дальнейшем увеличении отрицательного потенциала на аноде кривые уже не будут иметь максимума в пространстве катод-анод, а будут монотонно увеличиваться вдоль координаты х. Это соответствует режиму частичного запирания электронного потока на анод потенциальным барьером, определяемым потенциалом анода −eUa. На анод могут попасть только те электроны, кинетическая энергия которых превышает высоту барьера. Изменяя потенциал анода, по величине тока на анод можно судить о температуре электронов в потоке.
При подаче на анод положительного потенциала относительно катода в некотором диапазоне величин (до кривой 6 на рис. 6, б) распределение потенциала в пространстве катод-анод по-прежнему будет иметь максимум отрицательного потенциала, который постепенно уменьшается по величине и смещается к поверхности катода. А далее (ниже кривой 6) потенциал во всей области катод-анод становится положительным. Поскольку он проникает до поверхности катода, то это способствует эмиссии электронов и при увеличении напряжения на аноде работа выхода уменьшается (величина φ′ на рис. 6, б). Это уменьшение работы выхода за счет роста анодного напряжения (ниже кривой 6) называется эффектом Шоттки.
Когда расстояние до максимума потенциала достигает межатомных величин, ток эмиссии резко возрастает: \emph{термоэлектронная эмиссия} переходит в \emph{автоэлектронную}. Это происходит при напряженностях внешнего поля E≈107Всм.
Таким образом, ход физических процессов в диоде качественно изменяется в зависимости от величины и формы потенциального барьера, который формируется отрицательным объемным зарядом эмитированных электронов. При этом сама форма потенциального барьера в пространстве катод-анод зависит как от напряжения на аноде, так и от величины тока эмиссии, т.е. от температуры катода.
Можно выделить три характерных режима работы диода.
- Режим начальных токов, при котором кривая распределения потенциала в промежутке катод-анод не имеет максимума, а зависимость тока от напряжения на аноде носит экспоненциальный характер (выше кривой 2 на рис. 6, б);
- Режим закона трех вторых, при котором в пространстве анод–катод существует максимум потенциала, а величина анодного тока пропорциональна напряжению на аноде в степени трех вторых (между кривыми 2 и 5);
- Режим токов насыщения (режим эффекта Шоттки), при котором потенциал в пространстве анод-катод всюду положителен относительно катода, а величина тока слабо растет с ростом потенциала анода из–за уменьшения работы выхода электронов из катода.
Именно эти режимы положены в основу теории вакуумного диода. Это было сделано в начале XX в. трудами Чайлда, Ричардсона, Шоттки, Ленгмюра, Богуславского и др. Большой вклад в теорию и экспериментальную проверку соответствующих зависимостей был внесен советскими учеными, в частности С.А. Богуславским и Б.М. Царевым, внесшим значительный вклад в изучение влияния контактной разности потенциалов на режимы работы диодов.
Приведем основные теоретические формулы, характеризующие физические процессы в диоде (без учета контактной разности потенциалов).
В режиме начальных токов зависимость плотности катодного тока j к от напряжения описывается экспоненциальным законом (формула Ричардсона–Дэшмана) ja=jemexp(eUakT), jem=AT2exp(−φkT), где A=3πmk2eh3=120⋅104Ам2град2 — постоянная, ja — плотность катодного тока [Ам2], jem — плотность тока термоэмиссии [Ам2], Ua<0 — анодное напряжение [В], φ — работа выхода электронов [Дж], T — температура катода.
В режиме «трех вторых» в соответствии с формулой Богуславского–Ленгмюра зависимость плотности тока на катоде от напряжения анода (Ua>0) имеет вид:
для плоских электродов (формула Чайлда–Ленгмюра, lab2:332)
ja=√29π√emU32ad2 (в СИ ja≈2,33⋅10−2U32ad2 [Ам2]),
для цилиндрических электродов (формула Богуславского–Ленгмюра, вывод предельной формулы задача 3.38 из задачника БТ)
ja=√29π√emU32ar2aβ2,
где em — удельный заряд электрона, d — расстояние
катод–анод, rа, rк — радиусы анода и катода,
β — коэффициент, зависящий от отношения радиуса анода к радиусу
катода, β→1 при rara≫1.
Ток диода равен
I=2πral⋅ja,
где l — длина катода.
В режиме эффекта Шоттки jкн=jэexp√e3EкkT, где jкн — плотность тока насыщения на катоде, Eк — напряженность поля на катоде, создаваемая анодным напряжением в пренебрежении полем объемного заряда.
Для плоских электродов Eк=Uad, где d — расстояние катод–анод, для цилиндрического диода Eк=Uarкlnrаrк.
