Во многих случаях анализа электрических цепей интересно знать токи и напряжения только некоторых ветвей и напряжения между конкретными узлами. В этом случае анализ цепи упрощается, если ее разделить на отдельные части, соединенные с остальными небольшим числом выводов — полюсов. В электротехнике особенно часто используется понятие цепи с двумя входами и двумя выходами, которую называют четырехполюсником. К четырехполюсникам относятся участки линий передачи электрической энергии, линии связи между генератором и приемником сигнала, аттенюаторы (ослабители) уровня сигнала, контуры, корректирующие форму сигнала, аналоговые вычислительные цепи, трансформаторы, цепи регулирования различных параметров машин и т.д. Четырехполюсники могут быть пассивными (не содержащими источников энергии) или активными (содержащими источники напряжения или тока). Теория четырехполюсников дает возможность единым способом анализировать системы, самые различные по структуре и принципу действия. Кроме того, сложная цепь расчленяется на более простые части, характеристики которых дают полное представление о режиме работы всей цепи.

Рассмотрим цепочку, изображенную на рис. 10. Применим второй закон Кирхгофа к нашей цепи $$RI+\frac{q}{C} =U_{in} \left(t\right)\quad \Rightarrow \quad RI+\frac{1}{C} \cdot \int \limits_{0}^{t}I{\kern 1pt} dt =U_{in} \left(t\right),$$ где $I$ — ток, протекающий по цепочке; $RI$ — падение напряжения на сопротивление; $q_{0}$ — начальный заряд в конденсаторе; $\frac qC$ — напряжение на конденсаторе; $U\left(t\right)$ — напряжение на источнике питания.

Дифференцируя данное выражение по времени, получаем $$\frac{dI}{dt} +\frac{I}{RC} =\frac{1}{R} \frac{dU_{in} }{dt} .$$ Напряжение на выходе данного четырехполюсника $$U_{out} \left(t\right)=\frac{1}{C} \int \limits_{0}^{t}I\left(t'\right) \, dt'.$$

Если величина $RC=\tau$ много больше характерного времени изменения нашего сигнала (или $\omega \gg \tau ^{-1}$), то вторым членом в левой части дифференциального уравнения можно пренебречь. В этом случае модуль емкостного сопротивления (импеданса) $\mid Z_C \mid =(\omega C)^{-1}$ много меньше активного сопротивления $Z_{R}=R$ и величина тока в цепи $I(t)$ практически полностью определяется величиной $R$: $$I\left(t\right)=\frac{U\left(t\right)}{Z_{R} +Z_{C} } \approx \frac{U\left(t\right)}{R} .$$ Напряжение на выходе четырехполюсника $$U_{out} \left(t\right)=\frac{1}{RC} \int \limits_{0}^{t}U_{in} \left(t'\right) \, dt'.$$ Таким образом, данная схема в определенной области параметров «интегрирует» входной сигнал.

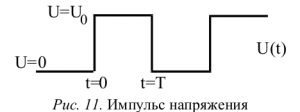

Продемонстрируем это свойство на примере простого импульса напряжения прямоугольной формы (рис. 11).

Действие такого импульса можно представить как мгновенное включение постоянного напряжения $U = U_{0}$ на время $T$ с последующим его выключением. Примем за начало отсчета времени момент «включения» напряжения (см. рис. 11) и проследим за изменением напряжения на выходе интегрирующей цепочки (на конденсаторе $С$). Решение дифференциального уравнения с начальными условиями $q_{0} =0$, $I_{t=0} =\frac{U_0}{R}$ (конденсатор не заряжен) при $t = 0$ имеет вид $$I\left(t\right)=\frac{U_{0} }{R} \cdot \exp \left(-\frac{t}{\tau } \right),\quad 0\le t\le T,$$ где $\tau =RC$ — постоянная времени интегрирующей цепочки. А напряжение на конденсаторе на этом же отрезке времени есть $$U_{C} \left(t\right)=\frac{1}{C} \cdot \int \limits_{0}^{t}I{\kern 1pt} dt=U_{0} \left(1-\exp \left(-\frac{t}{\tau }\right)\right) .$$ При малых $t$ ($t\ll RC = \tau$) экспоненту можно разложить в ряд $1-exp(\frac{t}{\tau }) \approx \frac{t}{\tau },$ поэтому при $t\le \tau$ напряжение на конденсаторе растет почти линейно, т.е. напряжение на конденсаторе пропорционально интегралу от входного напряжения: $$U_{C} \left(t\right)\propto \int \limits_{0}^{t}U\left(t\right){\kern 1pt} dt =\int \limits_{0}^{t}U_{0} dt =U_{0} t.$$

Если выполняется обратное условие к уже рассмотренному, т.е. $\mid Z_C\mid \gg Z_R$ (или $\omega \ll \tau ^{-1}$), то падение напряжения в цепи практически полностью определяется емкостью и решение дифференциального уравнения можно приближенно записать как $$I\approx C\frac{dU_{in} }{dt} .$$ Тогда напряжение на выходе четырехполюсника $$U_{out} \left(t\right)=\frac{1}{C} \int \limits_{0}^{t}I\left(t'\right) \, dt'\approx U_{in} \left(t\right).$$

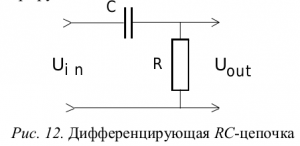

Т.е. низкочастотный сигнал интегрирующая цепочка пропускает практически без искажений, в отличие от высокочастотного сигнала, который интегрируется. Дифференцирующая цепь изображена на рис. 12. В отличие от интегрирующей цепи в качестве выходного сигнала выступает напряжение на сопротивление, $$U_{out} \left(t\right)=RI.$$ Анализ процессов аналогичен случаю интегрирующей цепочки. В случае $\mid Z_C \mid \gg Z_{R}$ (или $\omega \ll \tau^{-1}$) ток равен $I\approx C\frac{dU_{in} }{dt}$ и напряжение на выходе цепи пропорционально $$U_{out} \left(t\right)=RC\frac{dU_{in} }{dt} .$$

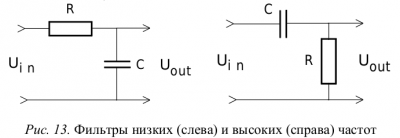

Благодаря тому, что импеданс (сопротивление) конденсаторов и индуктивностей зависит от частоты, с их помощью можно строить частотно-избирательные схемы. Например, четырехполюсник, изображенный на рис. 13, слева, хорошо пропускает сигнал низкой частоты (емкость — разрыв цепи для постоянного тока) и плохо пропускает высокочастотный сигнал (емкость — короткое замыкание для высоких частот).

Четырехполюсник, изображенный на рис. 13, справа, ведет себя «с точностью до наоборот». При высокой частоте конденсатор — хорошо проводящий элемент цепи — и сигнал с $U_{in}$ достигает $U_{out}$, а для низких — «разрыв» и сигнала на $U_{out}$ нет.

Для анализа амплитудно-частотных характеристик (АЧХ) цепей с сосредоточенными параметрами удобно воспользоваться формализмом комплексных сопротивлений. В этом случае импедансы будут равны: резистора $Z_{R} =R$, емкости $Z_{C} = (i\omega \, C)^{-1}$ и индуктивности $Z_{L} =i\omega \, L.$ В справедливости этих выражений можно убедиться, если считать, что $I\left(t\right)=I\exp \left(i\omega t\right)$, $U\left(t\right)=U\exp \left(i\omega t\right)$, $\exp \left(i\omega t\right)=\cos \left(\omega \, t\right)+i\cdot \sin \left(\omega \, t\right)$, тогда $$U_{C} \left(t\right)=\frac{q}{C} =\frac{1}{C} \cdot \int I\cdot \exp (i\omega t) dt =\frac{1}{i\omega C} I\left(t\right) \ \ \ \mbox{ (СИ), }$$ $$U_{L} (t)=L\frac{dI}{dt} =i\omega L{\kern 1pt} I(t) \ \ \ \mbox{ (СИ).}$$ Заметим, что вышеприведенные формулы написаны в системе СИ. В системе СГС их эквиваленты будут выглядеть как $$U_{C} \left(t\right)=\frac{q}{C} =\frac{1}{C} \cdot \int I\cdot \exp (i\omega t) dt =\frac{1}{i\omega C} I\left(t\right) \ \ \ \mbox{ (СГС), }$$ $$U_{L} (t)=\frac{L}{c^{2} } \frac{dI}{dt} =\frac{i\omega L}{c^{2} } {\kern 1pt} I(t) \ \ \ \mbox{ (СГС), }$$ где $c=3\cdot 10^{10} \frac{см}{c}$ — скорость света в вакууме.

Закон Ома для комплексных величин записывается в привычном виде. Поэтому фильтр низких частот, или ФНЧ (рис. 14), может быть представлен как простой делитель напряжения, но на частотно-зависимых резисторах. Тогда сигнал на выходе мы можем записать как $$U_{вых} =\frac{Z_{C} }{Z_{R} +Z_{C} } U_{вх} =\frac{1}{1+i\omega RC} U_{вх} =T(\omega )U_{вх} .$$ Основной характеристикой четырехполюсников в качестве фильтров является передаточная функция $Т = U_{вых}U_{вх}^{-1}.$ Комплексную передаточную функцию $T(\omega)=\mid T(\omega )\mid \cdot exp(i \varphi (\omega))$ можно трактовать следующим образом. Амплитуда передаточной функции $\mid T(\omega)\mid$ описывает изменение выходного сигнала по амплитуде. Фазовая функция $\varphi (\omega)$ описывает сдвиг фаз между входным и выходным сигналами. Эти две функции $\mid T(\omega)\mid$ и $\varphi (\omega)$ полностью описывают действие нашей схемы. Разлагая входной сигнал на отдельные гармонические составляющие, подвергая их действию передаточной функции $T(\omega )$ и суммируя эти гармоники, мы получим выходной сигнал.

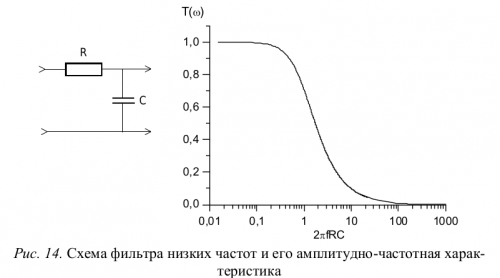

Для ФНЧ (или интегрирующей цепочки) передаточная функция $$\left|T\left(f\right)\right|=\frac{1}{\sqrt{1+\left(2\pi f RC\right)^{2} } }$$ изображена на рис. 14.

Для фильтра высоких частот (или дифференцирующей цепочки) все рассуждения полностью аналогичны: $$U_{вых} =\frac{Z_{R} }{Z_{R} +Z_{C} } U_{вх} =\frac{i\omega RC}{1+i\omega RC} U_{вх},$$ а передаточная функция есть $$\left|T\left(f\right)\right|=\frac{\left(2\pi f RC\right)}{\sqrt{1+\left(2\pi f RC\right)^{2} } } .$$

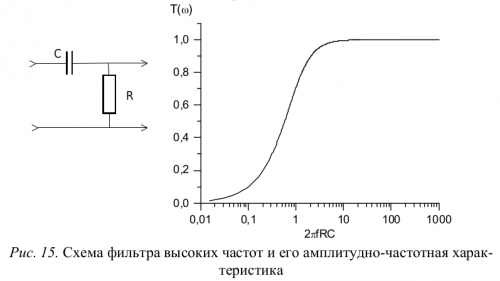

Схема фильтра ФВЧ и его передаточная функция изображены на рис. 15.

Полосовой фильтр является последовательной комбинацией фильтров низких и высоких частот. После несложных, но громоздких выкладок можно найти его передаточную функцию: $$U_{вых} = \frac{Y_0 }{Y_0 +Z_{C} } \cdot \frac{Z_{C} }{Z_{R} +Z_{C} } U_{вх},$$ $$\left|T\left(f\right)\right|=\frac{\left(2\pi f RC\right)}{\sqrt{1+7\cdot \left(2\pi f RC\right)^{2} +\left(2\pi f RC\right)^{4} } } ,$$ где $Y_0 =\frac{R\left(1+i\omega RC\right)}{1+2i\omega RC} .$

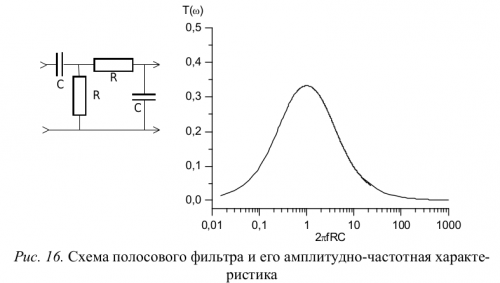

Схема полосового фильтра и его передаточная функция показаны на рис. 16.

В качестве полосового и заградительного фильтров часто используют схемы на основе резонансных контуров. Использование в фильтрах конденсаторов в сочетании с индуктивностями позволяет сильно «заострить» частотную характеристику схемы по сравнению с пологими характеристиками $RC$– и $RL$–схем.

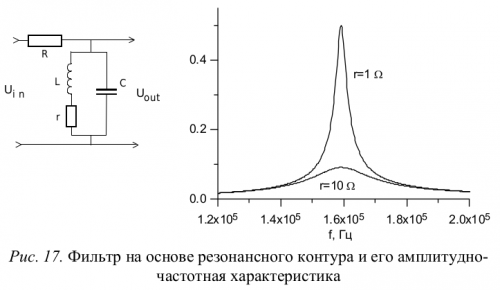

Например, для схемы, изображенной на рис. 17, импеданс резонансного контура равен $$Z_{LC} =\frac{\sqrt{r^2+\omega ^2 L^2}}{\sqrt{\left(1- \omega ^{2}{LC} \right)^{2} +\omega ^{2} {r^{2} }{C^{2} } } } ,$$ и можно получить полуширину резонансной кривой фильтра порядка $\frac{\Delta \omega }{\omega _{0} } \approx \frac{r}{2} \sqrt{\frac{C}{L} }$ при $\omega _{0} L\gg r.$ На рис. 17, справа, показана передаточная функция для следующих параметров: $L=100$мкГн, $C=100$нФ, $R=5$кОм, $r=1$ и $10$Ом.
