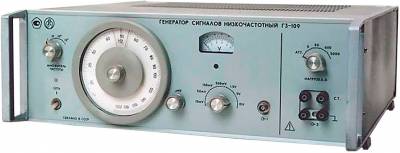

С помощью генератора Г3-109 делают испытания и настройку контрольно-измерительных устройств, радиотехники, оборудования для связи. Кроме того, им определяют АЧХ и нелинейные искажения низкочастотных трактов.

С помощью генератора Г3-109 выполняют следующие задачи:

• проводят испытания акустических и гидроакустических устройств;
• дистанционно управляют частотой;
• выполняют работу по проверке вольтметров переменного тока, строчных трансформаторов, делителей напряжения, аттенюаторов, динамических громкоговорителей;
• получают кольцевые развертки в осциллографах;
• проверяют логические схемы — диагностируют анализаторы спектра и фазирующие приборы;
• плавно настраивают частоту и напряжение в заданном диапазоне дискретности;
• генерируют мощные синусоидальные импульсы с синхронизацией частоты от внешних кварцевых установок.

Главное преимущество генератора Г3-109 — многозадачность. Он выносливый, высокопродуктивный, долговечный. Оснащен ударопрочным корпусом, имеет простую и понятную систему управления.

Производитель генератора Г3-33 - АО «Радиоприбор», г. Великие Луки, Псковской обл.

Диапазон частот 20 Гц - 200 кГц (4 поддиапазона) Основная погрешность установки частоты, %: ±[2 +(50/f)] (20-200 Гц); ±[1 +(50/f)] (200 Гц-20 кГц); ±[1 +(50/f)] (20-200 кГц) Нестабильность частоты: ± 10*10-4 (за 15 мни); ±50*10-4 (за 3 ч) Выходное напряжение:

		"выход I" (несимметричный): 15 В (50 Ом), 0-60 дБ (с дискретностью через 10 дБ);
		"выход II" (симметричный): 5 В (5 Ом), 15 В (50 Ом), 50 В (600 Ом), 150 В (5000 Ом)

Погрешность установки выходного напряжения («выход 1»): ±4% (установка опорного уровня), ±6% (аттенюатор) Коэффициент гармоник:

		"выход I", %: 1 (20-200 Гц); 0,5 (200 Гц - 20 кГц); 1 (20-200 кГц)
		"выход II" 2%

ОБЩИЕ ДАННЫЕ ГЕНЕРАТОРА Г3-109

Питание 220±22 В, 50 Гц; 220, 115 В, 400 Гц Потребляемая мощность 40 В · А Габаритные размеры 480X173X475 мм Масса Г3-109 25 кг
