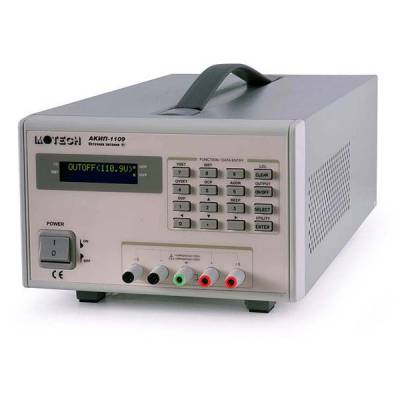

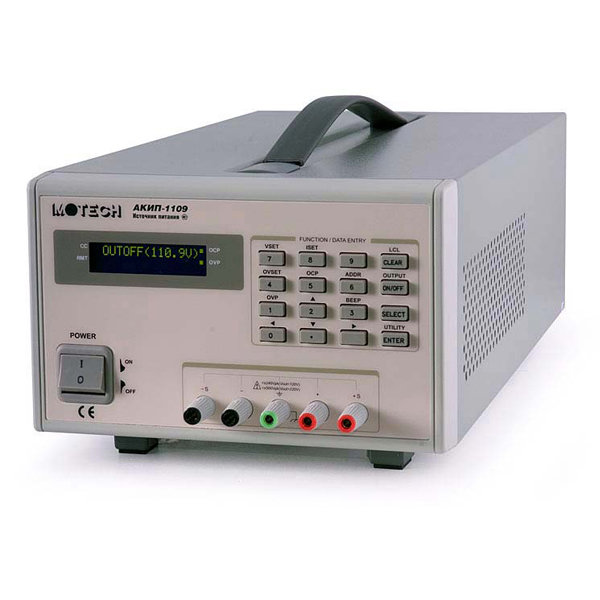

Motech PPS-1007 - линейный программируемый источник питания постоянного тока
Введение
Данное описание является сокращённым и предназначено для получения начальных навыков работы с прибором. Полное описание на прибор содержится в «PPS Series Linear Programmable Power Supply USER'S MANUAL».
Описание прибора

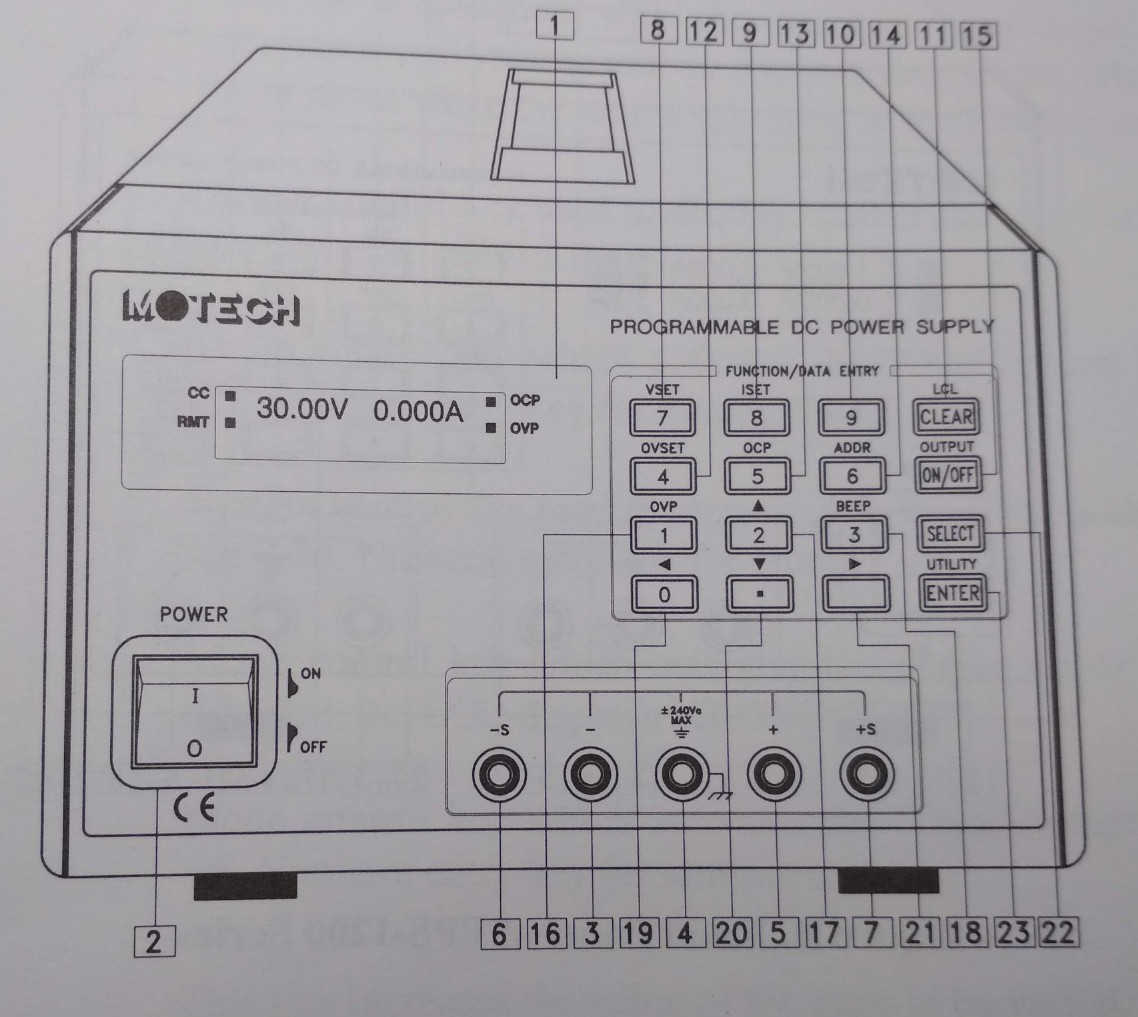

Органы управления и индикации передней панели
Примечание: Большинство кнопок имеют две функции. Первой функцией кнопки является вход в настройки параметров источника питания (т.е. установка выходного напряжения, то ка, включение защиты и т.д.). Второй функцией кнопок является ввод цифровых данных (т.е. 0 — 9 )
1. | ЖК–панель | Отображает текущ ее состояние источника питания. |
2. | Тумблер «Сеть» | Включение/выключение источника питания. |
3. | Клемма «—» | Клемма выходного напряжения отрицательной полярности. |
4. | Клемма «заземление» | Клемма заземления корпуса прибора. |
5. | Клемма «+» | Клемма выходного напряжения положительной полярности. |
б. | Клемма «–S» | Клемма обратной связи отрицательно полярности. |
7. | Клемма «+S» | Клемма обратной связи положительной полярности. |
8. | VSET (7) | Кнопка управления выходными параметрами, используется для индикации или изменения текущего значения выходного напряжения. При цифровом вводе соответствует цифре 7. |
9. | ISET (8) | Кнопка управления выходными параметрами, используется для индикации или изменения текущего значения выходного тока. При цифровом вводе соответствует цифре 8. |
10 | (9) | При цифровом вводе соответствует цифре 9. |
11. | LCL (CLEAR) | Используется при цифровом вводе для очистки частично выполненных командах и возвращает прибор в режим измерения. Также возвращает прибор в режим Ручного управления в случае, когда источник работал в режиме Удаленного управления. |
12. | OVSET (4) | Кнопка управления выходными параметрами, используется для индикации или изменения текущего порогового значения выходного напряжения. При цифровом вводе соответствует цифре 4. |
13. | OCP (5) | Кнопка управления режимом работы прибора, включающая/выключающая защиту от превышения выходного тока. При цифровом вводе соответствует цифре 5. |
14. | ADDR (6) | Кнопка управления для просмотра и редактирования адреса КОП. При цифровом вводе соответствует цифре 6. |
15. | OUTPUT (ON/OFF) | Кнопка управления режимом работы прибора, включающая/выключающая выходное напряжение. Когда выходное напряжение выключено, на экране ЖК–панели выводится сообщение «OUTPUT OFF». |
16. | OVP (1) | Кнопка управления режимом работы прибора, включающая/выключающая защиту от превышения выходного напряжения. При цифровом вводе соответствует цифре 1. |
17. | «$\blacktriangle $» | (2) Кнопка увеличения значения на единицу в десятичном разряде, на который указывает курсор. При цифровом вводе соответствует цифре 2. |
18. | BEEP (3) | Кнопка включения/выключения звукового сигнала. При цифровом вводе соответствует цифре 3. |
19. | «$\leftarrow $» (0) | Кнопка перемещения курсора влево. При цифровом вводе соответствует цифре 0. |
20. | «$\blacktriangledown $» (.) | Кнопка уменьшения значения на единицу в десятичном разряде, на который указывает курсор. При цифровом вводе соответствует вводу десятичной точки. |
21. | «$\to $» | Кнопка перемещения курсора вправо. |
22. | (SELECT) | Не используется |
23. | UTILITY (ENTER) | Зарезервировано для дальнейшего использования. Ввод значения режиме установки и перевод ЖК–панели в режим измерения. |

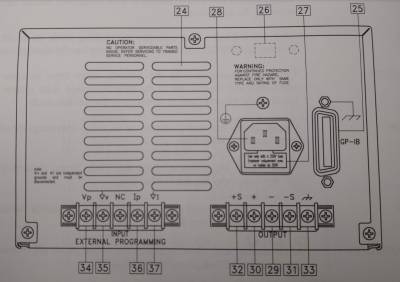

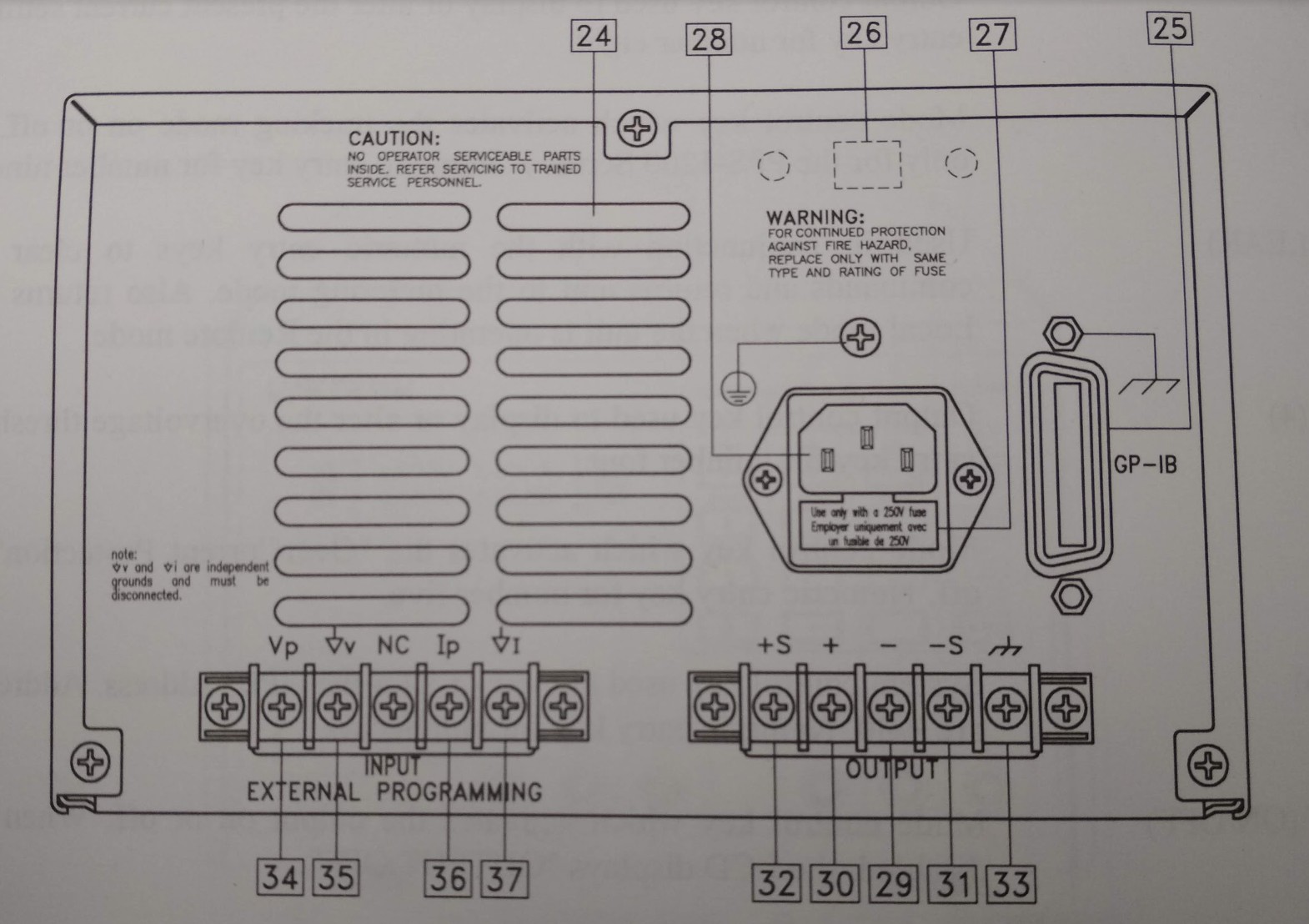

Органы управления задней панели
24. | Вентиляционная решетка | Решетка предназначена, для выхода охлаждающего воздуха прибора. |
25. | Разъем КОП | 24 контактный разъем шины КОП. |
26. | Тумблер выбора сети питания (внутренний) | Выбор сети питания прибора: 115 В или 230(240) В, -10%, 50/60 Гц. |
27. | Предохранитель | Клемма заземления корпуса прибора |
28. | Сетевой разъем | Клемма выходного напряжения положительной полярности |
29. | Клемма «—» | Клемма выходного напряжения отрицательной полярности |
30. | Клемма «+» | Клемма выходного напряжения положительной полярности |
31. | Клемма «–S» | Клемма обратной связи отрицательно полярности |
32. | Клемма «+S» | Клемма обратной связи положительной полярности |
33. | Клемма «заземление» | Клемма заземления корпуса прибора |
34. | Клемма «Vp» | Клемма подачи внешнего аналогового напряжения для управления выходным напряжением источника питания. Диапазон внешнего управляющего напряжения от 0 до 10 В. |
35. | Клемма «V» | Клемма нулевого потенциала внешнего аналогового напряжения для управления выходным напряжением источника питания. |
36. | Клемма «Iр» | Клемма внешнего аналогового напряжения для управления выходным током источника питания. Диапазон внешнего управляющего напряжения от 0 до 10 В. |
37. | Клемма «i» | Клемма нулевого потенциала внешнего аналогового напряжения для управления выходным током источника питания. |

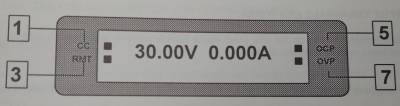

Описание ЖК-панели
Примечание: ЖК–панель отображает текущее значение выходного напряжения/тока и состояния. На ЖК–панели нет индикатора указывающего на работу в режиме стабилизации на пряжения.
1. | СС | Источник работает в режиме стабилизации тока. В режиме стабилизации напряжения индикатор погашен. |
3. | RMT | Источник работает в режиме удаленного управления. |
5. | ОСР | Защита от превышения выходного тока включена. В случае срабатывания защиты от превышения выходного тока индикатор начинает мигать и выходное напряжение выключается. |
7. | OVP | Защита от превышения выходного напряжения включена. В случае срабатывания защиты от превышения выходного напряжения индикатор начинает мигать и выходное напряжение выключается. |
Принцип работы прибора
Рабочий диапазон
Источник питания может работать в режиме стабилизации напряжения CV и стабилизации тока СС во всем диапазоне выходных значений. Вольт–амперная характеристика источника питания следующая:
Источник питания может работать как источник постоянного напряжения для нагрузки со сравнительно высоким внутренним сопротивлением и как источник тока для нагрузки сравнительно низким внутренним сопротивлением. Автоматическое переключение или переход между режимами стабилизации происходит при внутреннем сопротивлении нагрузки равном: $R_{нагр}=\frac{U_{ист}}{I_{ист}},$ где $U_{ист}$ и $I_{ист}$ установленные на источнике питания значения напряжения и тока.
Ручное управление прибором
Установка напряжения
Для установки выходного напряжения (VSET), нажмите кнопку «VSET», введите значение напряжения и нажмите кнопку «ENTER». Например, если вы хотите установить выходное напряжение 3.99 В, нажмите следующие клавиши:
На ЖК–панели будет изображено 3.99 и источник питания перейдет в режим измерения текущих значений выходного тока и напряжения.

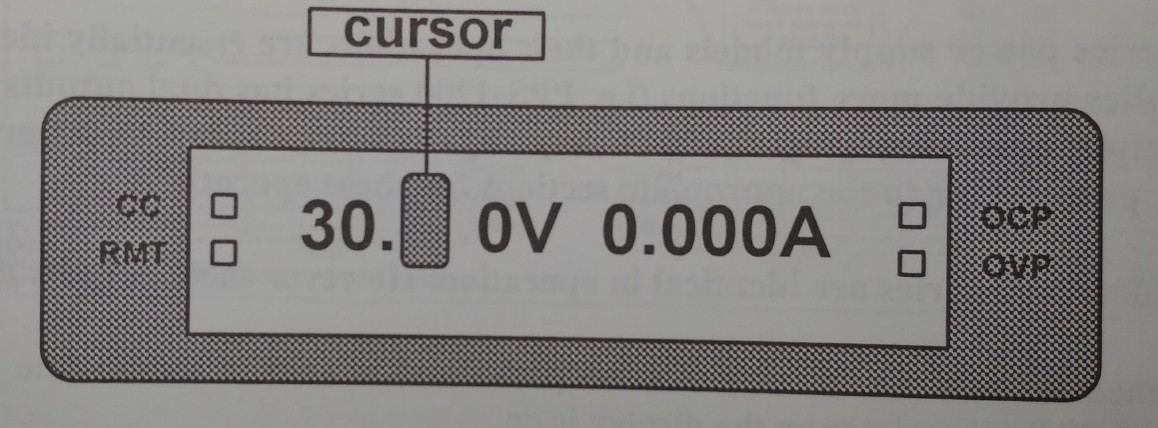

Выходное напряжение VSET можно менять с помощью кнопок «$\blacktriangle$» или «$\blacktriangledown $». Когда источник питания находится в режиме стабилизации напряжения (режим CV) нажмите «$\blacktriangle $» или «$\blacktriangle$» для увеличения или уменьшения выходного напряжения на единицу в соответствующем десятичном разряде. Для выбора необходимого разряда используйте кнопки «$\leftarrow$» и «$\to $». На экране ЖК–панели должно изображаться следующее:
Установка тока

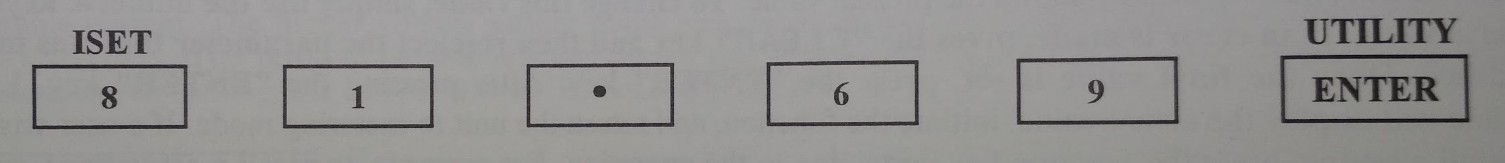

Для установки выходного тока (ISET), нажмите кнопку «ISET», введите значение тока и нажмите кнопку «ENTER». Например, если вы хотите установить выходной ток 1.69 А, нажмите следующие клавиши:
На ЖК–панели будет изображено 1.69 и источник питания перейдет в режим измерения текущих значений выходного тока и напряжения.
Выходной ток ISET можно менять с помощью кнопок «$\blacktriangle$» или «$\blacktriangledown $». Когда источник питания находится в режиме стабилизации тока (режим СС) нажмите «$\blacktriangle$» или «$\blacktriangledown $» для увеличения или уменьшения выходного тока на единицу в соответствующем десятичном разряде. Для выбора необходимого разряда используйте кнопки «$\leftarrow$» и «$\to $». На экране ЖК–панели должно изображаться следующее:
Установка режима защиты
Источник питания имеет функцию защиты от превышения выходного напряжения (OVP) и превышения выходного тока (ОСР) для ограничения диапазона значений выходных параметров. Когда любая из функций активизируется, происходит выключение выходного напряжения.
Установка порогового значения напряжения

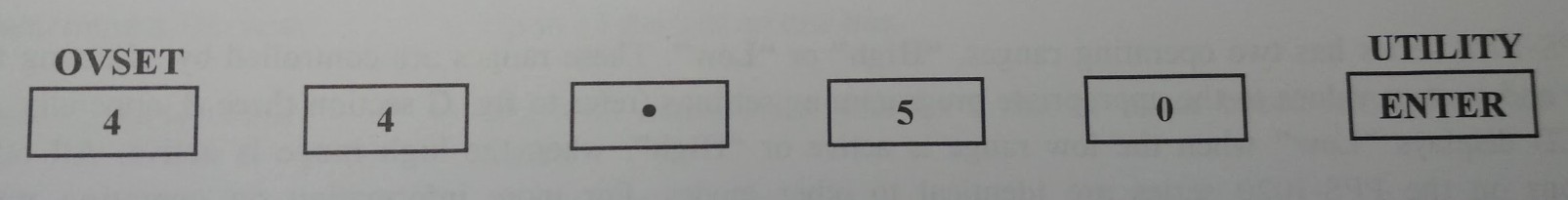

Для установки порогового напряжения, нажмите кнопку «OVSET», введите значение напряжения и нажмите кнопку «ENTER». Например, если вы хотите установить максимальное выходное напряжение 4.50 В, нажмите следующие клавиши:
Включение/выключение защиты от превышения напряжения
Для включения/выключения защиты от превышения выходного напряжения нажмите кнопку «OVP/4». Когда защита от превышения напряжения включена на экране ЖК–панели светится индикатор OVP.
В случае срабатывания функции защиты от превышения напряжения, индикатор OVP начинает мигать, происходит выключение выходного напряжения и звучит звуковой сигнал. Для сброса защиты нажмите «OVP/4» и индикатор OVP перестанет мигать. Нажмите кнопку включения выходного напряжения и, если необходимо, кнопку «OVP/4» для активации защиты.
Включение/выключение защиты от превышения тока
Для включения/выключения защиты от превышения выходного тока нажмите кнопку «ОСР/5». Когда защита от превышения тока включена на экране ЖК–панели светится индикатор ОСР.
В случае срабатывания функции защиты от превышения напряжения, индикатор ОСР начинает мигать, происходит выключение выходного напряжения и звучит звуковой сигнал. Для сброса защиты нажмите «ОСР/5» и индикатор ОСР перестанет мигать. Нажмите кнопку включения выходного напряжения и, если необходимо, кнопку «OVP/4» для активации защиты.
Примечание: Если защита от превышения выходного тона включена и активируется режим стабилизации по току СС, происходит выключение выходного напряжения.
Включение выключение выходного напряжения на выходные клеммы
Источник питания имеет возможность выключать выходное напряжение с целью изменения рабочих параметров. По окончании изменения выходных параметров, можно включить выходное напряжение и работать с новыми значениями.
Для включения/выключения выходного напряжения нажмите кнопку «OUTPUT (ON/OFF)».
Звуковой сигнал
Источник питания имеет звуковое оповещение, для контроля рабочих условий. Когда функция активирована или параметры установлены, звучит звуковой сигнал. В случае срабатывания защиты звучит звуковой сигнал, указывающий на изменение рабочих условий.
Для включения/выключения звукового сигнала нажмите кнопку «ВЕЕР».
Внешнее аналоговое управление PPS-1007
Выходным напряжением и током можно управлять входным напряжением от 0 до 10 вольт.
Для управления выходного напряжения, изменяющийся входной сигнал подаётся на клеммы задней панели $V_p$ (плюс) $V$ (минус). Для управления входным током входной сигнал подается на клеммы задней панели к $I_p$ (плюс), $I$ (минус).
Если источник работает в автономном режиме клеммы $V_p$ и $V$ необходимо закоротить. Соответственно и клеммы $I_p$ и $I$.
Входной сигнал должен быть низкочастотным порядка $<1$ Гц. Выходное напряжение линейно пропорционально входному сигналу, которое меняется относительно средней точки. Значение средней точки устанавливается кнопкой VSET (цифра 7). Значение тока устанавливается кнопкой ISET(8). Максимальное значение 0.2 А.
Технические характеристики
Модель | PPS-1006 | PPS-1007 |
---|---|---|
Диапазон выходных напряжений | $0 \div 128$ В | $0 \div 250$ В |
Диапазон выходных токов | $0 \div 0,5$ А | $0 \div 0,2$ А |
Разрешение установки выходного напряжения (LSBv) | 40 мВ | 80 мВ |
Разрешение установки выходного тока (LSBi) | 0,25 мА | 0,1 мА |
Разрешение установки значения порогового напряжения защиты от превышения выходного напряжения | 800 мВ | 1,6 В |
Точность установки напряжения | 0,05% + 2 LSBp | 0,05% + 2 LSBp |
Точность установки тока | 0,15% + 5LSBi | 0,15% + 5LSBi |
Точность установки значения порогового напряжения защиты от превышения выходного напряжения | 2,4% + 5 В | 2,4% + 10 В |
