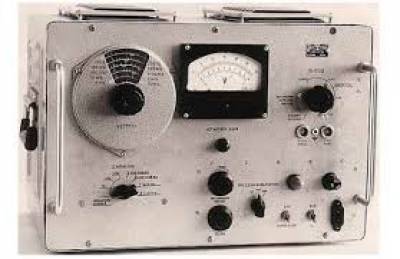

Генератор Г3-7А - измерительный прибор, используемый для испытания и настройки различных широкополосных систем видеочастоты, проверки и настройки видеоусилителей различной радиотехнической аппаратуры.

Основные характеристики Г3-7А:

1. диапазон частот 20Гц – 10МГц;
2. погрешность установки частоты ±2% +2Гц;
3. выходное напряжение на нагрузке 75Ом: 0 – 2В;
4. выходное напряжение на нагрузке 1000 Ом: 1 - 30В;
5. основная погрешность установки уровня напряжения: 5 - 10 %;
6. коэффициент гармоник: 3 %;
7. напряжение питания: 220В, 50Гц;
8. потребляемая мощность 350Вт.

Габаритные размеры прибора - 540х370х370 мм, масса - не более 30 кг. Генератор Г3-7А может быть использован для снятия частотных характеристик усилителей, линии, фильтров.


  Генератор сигналов "Г3-7А" выпускался предположительно с 1960 года, АО «Нижегородское научно-производственное объединение имени М.В.Фрунзе»
